単管パイプ施工例
単管パイプ「スーパーライト700（SL700）」と単管パイプ専用金具「ジョイコ」を使って実際にスタッフがDIYをしてみました。
パイプベット

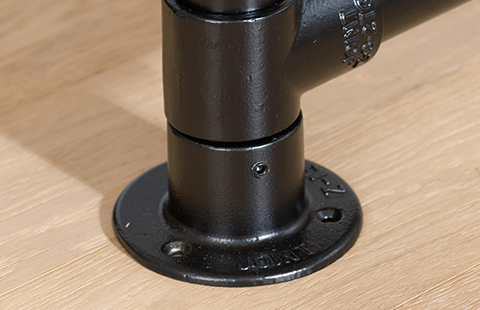

A
6個
Z-15-1R
丸型ベース基礎土台にパイプを取り付ける基本的な丸型ベース金具。

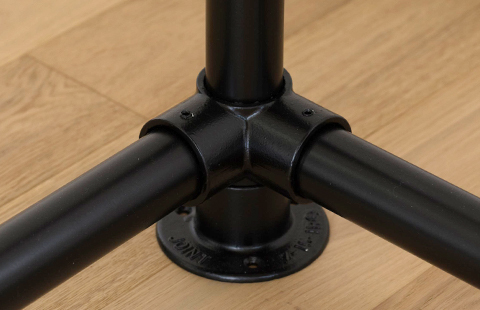

B
10個
Z-1-3K
コーナー四方出1箇所貫通組み立ての外側に使うコーナー四方出1箇所貫通タイプ。

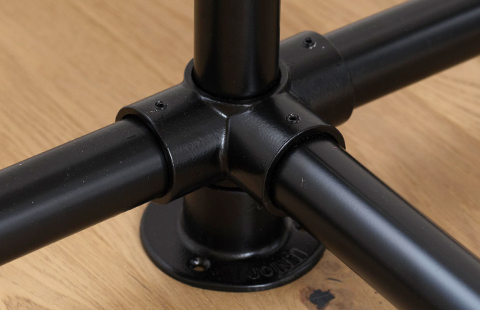

C
2個
Z-2-4Y
中間5方出1箇所貫通組み立ての中間に使う中間5方出1箇所貫通タイプ。

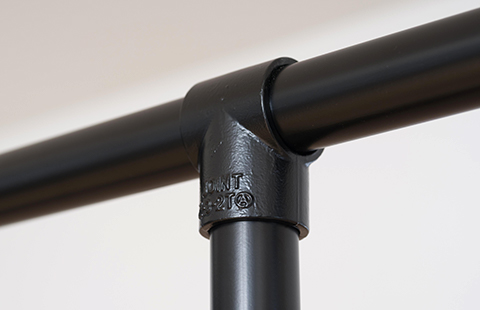

D
7個
Z-3-2T
中間3方出1箇所貫通組み立ての中間に使う中間3方出1箇所貫通タイプ。

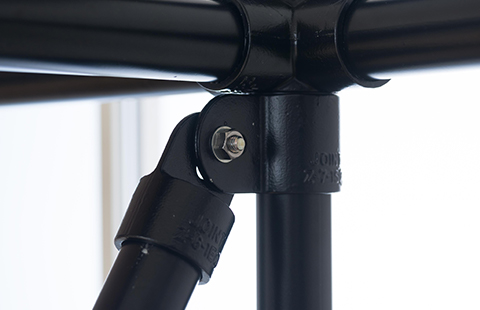

E
4個
Z-7-1S
中間ボルト止め組み立ての筋交いなどに使う中間ボルト止め。

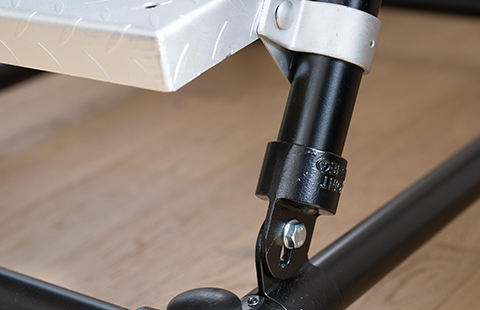

F
4個
Z-6-1E
エンド金具ボルト止め組み立ての筋交いなどに使うエンド金具ボルト止め。

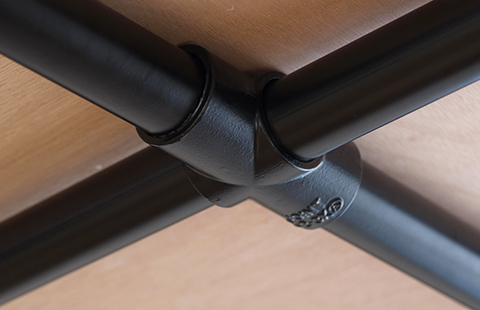

G
1個
Z-2-3X
中間4方出1箇所貫通組み立ての外側に使うコーナー四方出1箇所貫通タイプ。

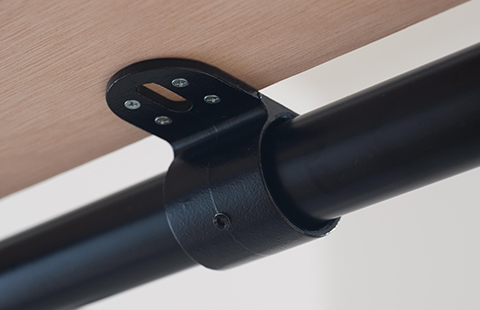

H
8個
Z-8-1SB
平面取付金具端用組み立ての外側に使うコーナー四方出1箇所貫通タイプ。

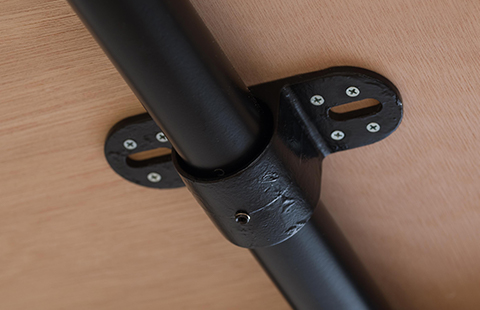

I
4個
Z-8-1WB
平面取付金具中間用板など木材や金属板などの取り付けに使う平面取付金具中間用タイプ。

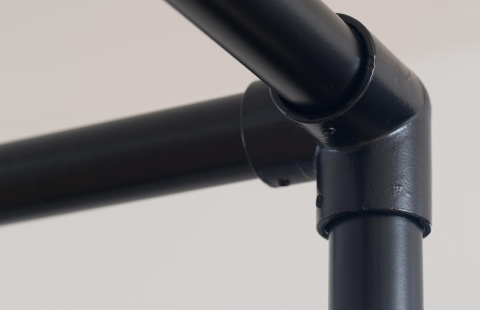

J
3個
Z-5-3Y
コーナー3か所止まり組み立ての外側に使うコーナー四方出1箇所貫通タイプ。

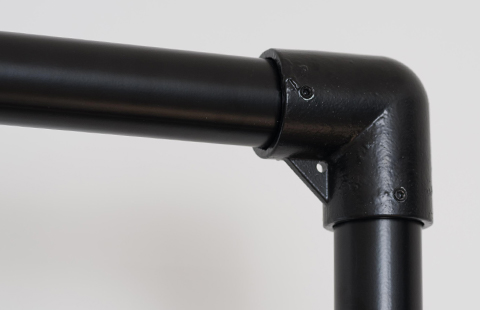

K
2個
Z-4-2L
コーナー2か所止まり組み立ての外側や角に使うコーナー2か所止まりタイプ。

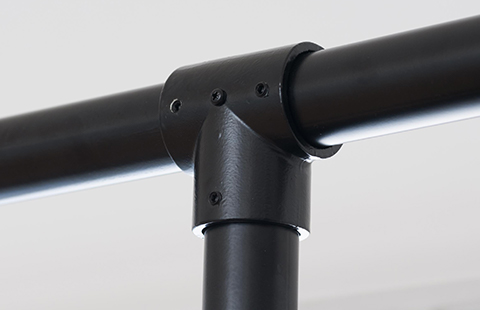

L
1個
Z-3-3T
中間3か所止まり組み立ての中間に使う中間3か所止まりタイプ。

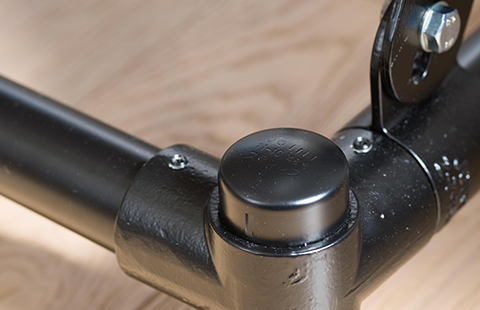

M
1個
11-1C-48.6
ステンレスキャップパイプの先端用ステンレスキャップ。

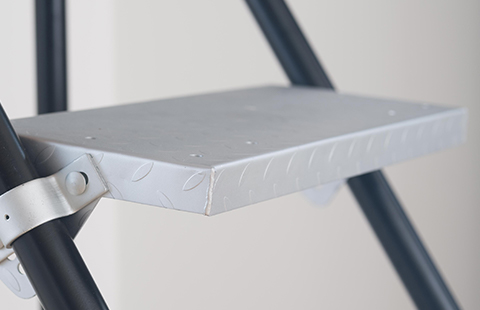

N
4個
KP-620-250
階段ステッププレート幅620mm幅62㎝の単管パイプ用階段プレート。
